Si l’on souhaite créer des vues des différentes élévations intérieures d’un local, on aura tendance, au départ, à utiliser l’outil de coupe.
Grave erreur !
En effet, la création de vue de type « Elévation » possède des automatismes pour les vues intérieures des pièces.
Voyons cela :

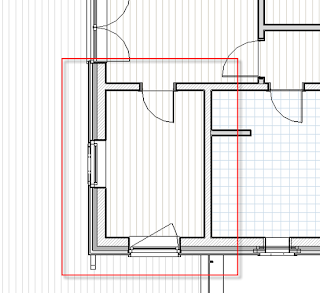

Imaginons le plan suivant, pour lequel on souhaite réaliser 4 élévations intérieures du local mis en évidence :
Sélectionnons l’outil « Elévation » dans le menu Vue, et promenons le curseur dans le local. Première constatation : l’orientation de l’élévation suit automatiquement l’orientation des parois de la pièce !
Créons de cette manière les 4 élévations, positionnées dans le local :
Sélectionnons ensuite une de celles-ci, pour faire la deuxième constatation : les limites latérales de cadrage se sont automatiquement adaptées au local, se terminant aux parois transversales :
Lors de la création de la mise en page de ces élévations sur une feuille, il sera très facile d’utiliser l’alignement horizontal automatique entre les vues, afin que la présentation soit parfaite :
Et voila le résultat :
