jeudi 6 octobre 2011

Création d'un PDF 3D depuis Revit

En "zappant" sur Internet, j'ai trouvé sur un blog ce petit tuto pour réaliser un fichier PDF 3D à partir d'un modèle 3D de Revit. Je vous le retransmets pour info (en remerciant son auteur, Luke Johnson, Australie...)

1. Téléchargez et installez "i-model plug-in pour Revit" (il faut se créer un compte, gratuit...)
  http://www.bentley.com/en-US/Free+Software/imodel+plugin+revit.htm

2. Si cela ne démarre pas automatiquement à la fin de l'installation du 1, téléchargez et installez "Bentley View"
http://www.bentley.com/en-US/Products/Bentley+View/

3. Ouvrez un projet Revit
4. Passez dans une vue 3D
5. Dans le ruban, allez sous "Bentley", et choisissez "Publish as i-model"
6. S'il ne s'ouvre pas automatiquement, ouvrez le fichier avec Bentley View
7. Menu File, Print to PDF
8. Cocher la case "Print to 3D"
9. Cliquez sur le bouton "Imprimante"
10. Ouvrez simplement le ficher dans Adobe Reader, et... amusez-vous...

vendredi 2 septembre 2011

LT arrive sur MAC

Bon d'accord, ce blog s'appelle 3DHO - Revit...

Mais bon, voilà...

Petite info d'actualité : après la version FULL, Autocad LT arrive sur Mac OS...

A quand Revit et 3DS Max ???


mardi 15 mars 2011

Bug d'affichage...

Juste un petit truc marrant :

Je modélise une ellipse, dans laquelle je dois insérer des fenêtres.
Donc, mur in situ, pour pouvoir gérer les ellipses, et insertion de fenêtres toutes simples...
Jusque là, pas de souci...

Où ça devient marrant, c'est dans les batées des fenêtres : si on crée une fenêtre via les "ouvertures", pas de souci.
Par contre, si on crée l'ouverture dans le mur en utilisant des formes vides (si on veut gérer une batée), la vue 3D bugue !





Mur 1 : mur simple
Mur 2 : in situ

Ouverture de forme quelconque, créée via ouverture
Ouverture rectangulaire : créée via une forme vide.

On voit que dans ce cas la batée devient transparente !

jeudi 3 février 2011

Escalier... sans escalier !

Dans un tuto précédent, je mettais en évidence des garde-corps… sans garde-corps, afin de répondre à une plus grande souplesse de modélisation (même si comme je le disais, ce n’est pas forcément très BIM !)…


Il en est de même pour les escaliers, pour lesquels le « design » ne peut être fait en utilisant les outils de modélisation d’escaliers fournis avec Revit…
Comment procéder ?

De la même manière que j’ai montré comment réaliser un limon en l’incorporant plutôt dans les traverses du garde-corps, on peut agir de la même manière pour réaliser des marches complexes directement dans le garde-corps, en utilisant cette fois les barreaux.

Le principe est le même : je modélise le barreau complet, avec ses paramètres et contraintes qui permettront de s’adapter aux besoins de l’escalier.

A nouveau, comme le but n’est pas ici de réaliser un tuto sur la modélisation de familles, voici le barreau réalisé, avec quelques explications qui suivent :



Deux marches superposées, avec un paramètre de visibilité, afin d’avoir une marche pour un escalier droit, et une marche pour un escalier courbe.


Deux cotes de rayons extérieur et intérieur (paramétriques) pour l’escalier courbe, et dont la différence donne la simple longueur de la marche droite.

Une cote paramétrique pour la largeur de la marche droite.

Ces paramètres permettront donc de mettre en place le plat de la marche, de manière à s’adapter à tous les cas de figures de « l’escalier automatique » de Revit.

On charge ensuite cette famille dans un projet, et on réalise un escalier suivant les paramètres souhaités (giron, hauteur de marche, tracé en plan…), comme ces deux-ci :



Tout va se gérer par le garde-corps, l’escalier n’étant là que pour servir d’hôte…


Commençons par l’escalier droit : voici les caractéristiques à mettre en place au niveau du barreau du garde-corps :


Et au niveau des deux traverses :



Il est évident que les valeurs de décalage et hauteur de tous ces éléments doivent être adaptés suivant le cas de figure de chaque escalier...


Il ne reste plus qu’à masquer l’escalier, et le tour est joué...



De même, pour l’escalier courbe, en jouant sur le paramètre de visibilité de la marche et les mêmes valeurs en décalage et hauteurs, on obtient ceci :





Et puis juste pour se faire plaisir :



mercredi 2 février 2011

Les escaliers : trucs et astuces...

Les escaliers posent pas mal de problèmes à beaucoup de gens… En effet, si on se contente des outils « automatiques » de la modélisation des escaliers, on n’arrivera pas toujours à réaliser ce que l’on souhaite.

Voici quelques trucs et astuces, en vrac, qui permettront, je l’espère, d’en aider plus d’un…

Voici pour commencer un escalier, « bête et méchant », réalisé en deux clics, monobloc, sans limon, marche ou contre marche...




Si l’on souhaite montrer une marche et une contre marche, on a à notre disposition les paramètres de base, dans le type d’escalier :






Avec ces outils, le nez de marche sera toujours rectangulaire, avec une certaine épaisseur et un certain débordement. Si l’on souhaite modéliser un nez de marche particulier, on peut créer une famille (un profil), avec le gabarit « Profil - Nez de marche »



L’intersection des deux plans de référence correspond à la limite de la marche en coupe. On réalise donc un profil 2D, comme par exemple illustré ci-dessous :

On applique ensuite ce profil dans le type d’escalier, ce qui donne ceci :


Jusque là, assez simple et connu ! Mais avec une simple astuce, le profil de nez de marche peut servir à réaliser le profil de toute la marche (imaginons un escalier en métal déployé…). Pour cela, on réalise dans la même famille, le profil qui correspond à la hauteur de marche, et on l’applique :





Ce n’est pas encore ce que l’on souhaite… En effet, on a toujours un escalier monobloc : décochons donc cela dans le type...

On enlève ensuite la contremarche (épaisseur « 0 ») :

On ajuste ensuite l’épaisseur de la marche à la hauteur de la marche donnée dans le profil, et le tour est joué :

Pour peu que l’on applique ce nez de marche également à gauche et à droite, on se retrouve avec quelque chose de totalement différent par rapport à notre escalier de départ. Cela fonctionne aussi bien pour des escaliers droits que des escaliers courbes :

Venons-en aux limons : si on utilise l’outil de limon « livré » avec l’outil d’escalier, on n’aura pas d’autre possibilité que de mettre un limon rectangulaire, avec plus ou moins de chance dans le raccord aux paliers… Genre ceci :


Que faire si l’on souhaite avoir un limon en profilé métallique en U ???


Utilisons le garde-corps pour cela : le profil du limon sera réalisé dans une simple famille de profil, et inséré ensuite en tant que traverse dans le garde-corps :


On constate que le limon extérieur est parfait, par contre le limon intérieur pose problème au niveau du palier. De même la lisse supérieure pose problème dans le garde-corps intérieur. Afin de corriger cela, nous allons commencer par faire un décalage du garde-corps, afin d’avoir une portion horizontale sur le palier, plutôt que de tourner directement à l’aplomb des marches :
Je fais de même pour le garde-corps extérieur, afin de garder un palier de même largeur :


Et enfin je fais de même avec la limite palière de l’escalier, pour tout faire correspondre. Attention toutefois à bien découper la limite intérieure des marches en trois lignes, correspondant aux marches !


Il faudra ensuite jouer sur cette distance, afin d’obtenir une portion horizontale en fin de chaque travée. On peut également ajouter une partie courbe, et réaliser un profil spécial pour la lisse supérieure, afin de constater que les raccords se font parfaitement bien :




Attardons-nous au pied de l’escalier, et examinons le limon et le garde-corps : étant donné que le garde-corps se prolonge à l’aplomb de la première marche, il pénètre dans la dalle ! Supposons que nous souhaitions avoir un retour horizontal du profilé métallique du limon sur le sol. On va commencer par modifier l’esquisse du garde-corps, et l’arrêter à l’aplomb de la première marche, et ce pour les deux garde-corps :



Ce qui donne ceci:

Je réalise alors une nouvelle famille « Modèle générique », qui contient une extrusion par chemin, utilisant le profil du limon, et basé sur un plan de référence et une ligne de référence. Une forme vide termine le profilé par une ligne verticale...


Je positionne ensuite cette famille dans mon projet, et je l’ajuste grâce aux paramètres.


Pas de chance, il n’est pas possible d’attacher un garde-corps et un modèle générique ! Donc les lignes d’intersection restent présentes. Il faudra utiliser l’outil de modification de style de ligne pour les rendre invisibles...

Pour la fin du garde-corps, je choisis une famille de même type, avec également des plans de référence me permettant d’adapter l’objet...






Et enfin, rien ne m’empêche de complexifier l’objet pour réaliser également les terminaisons des lisses intermédiaires :

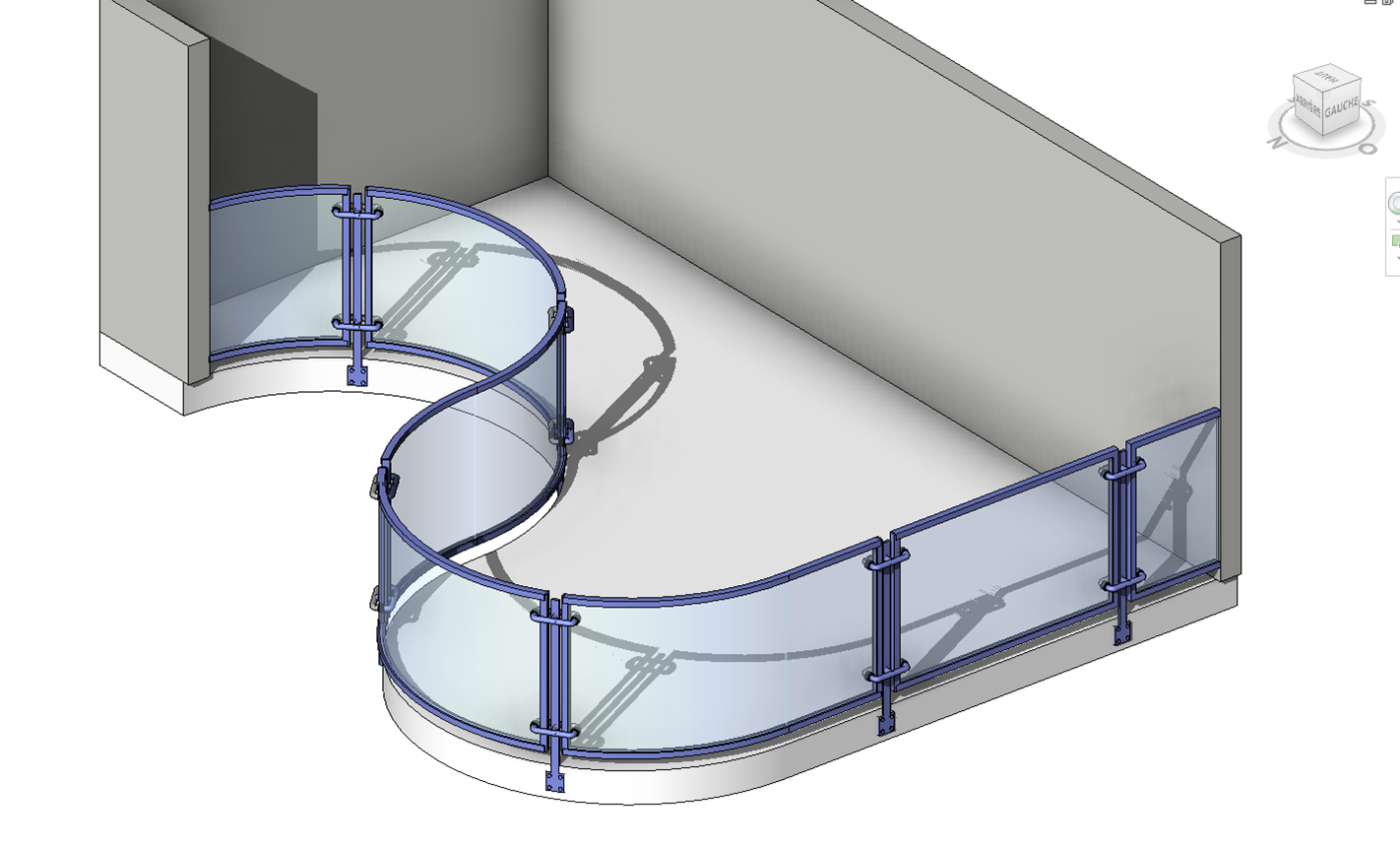

Garde-corps... sans garde-corps !

Il est bien connu que la réalisation de garde-corps un rien « poussés » en modélisation, et notamment au niveau de la mise en place des barreaux, peut poser des problèmes si l’on tente de le faire en utilisant uniquement les outils « garde-corps » fournis par Revit.


Voici une méthode pour en réaliser avec d’autres outils (bon, d’accord, peut-être pas très BIM), mais cette méthode est très souple pour la modélisation…

Attention toutefois, on parle ici de garde-corps horizontaux (pas d’escalier).

Deux étapes : je réalise d’abord un type de mur correspondant à la structure des panneaux.

Dans l’exemple ci-dessous, imaginons que l’on souhaite des panneaux de verre de 2cm d’épaisseur, avec cornières métalliques supérieure et inférieure. J’incorpore donc dans le type de mur un profil en relief, en haut et en bas :


Je peux alors réaliser le « mur » dans le projet, en lui donnant la hauteur correspondant au garde-corps :



On a donc toute la souplesse des murs pour le tracé du garde-corps.

Venons-en aux barreaux : je réalise ceux-ci en créant une nouvelle famille, de type « Modèle générique métrique (mur) :



Dans la famille qui s’ouvre (et par simple facilité), je donne au mur l’épaisseur du « garde-corps » du projet. Je répète, c’est par simple facilité visuelle, puisque les paramètres correctement mis en place dans la famille s’adapteront forcément à l’épaisseur réelle du garde-corps.




Je positionne ensuite en plan des plans de référence correspondant à l’interruption des vitrages des panneaux, ici 10 cm centré...

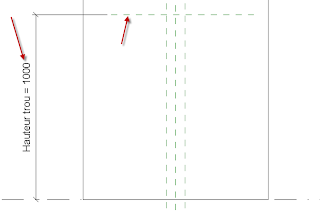

Je fais la même chose en élévation, si ce n’est que je rends la hauteur du plan de référence paramétrique :



Le but est ici de réaliser un vide par extrusion permettant de créer l’intersection entre les panneaux. Attention toutefois : si le garde-corps est courbe, le vide par extrusion qui sera créé et attaché aux faces du murs ne fonctionnera pas. On réalise donc deux plans de référence en décalage du mur (d’une valeur fixe et verrouillée) pour y accrocher le vide :
On accroche ensuite le vide en hauteur au plan de référence, et on coupe le mur par la forme vide : voici le résultat :





 Je modélise ensuite le barreau souhaité, avec tous les outils de modélisation bien connus : extrusions diverses, plans de référence et paramètres divers. Le but n’étant pas ici d’apprendre à modéliser, voici par exemple le barreau terminé (notez que j’ai ajouté les profilés en U permettant de fermer le cadre métallique partiellement entamé dans la famille de mur par les profils en relief...
























Je charge ensuite le « barreau » dans le projet, et je le positionne simplement en tant que modèle générique dans le mur : je peux très facilement le positionner et utiliser les cotes temporaires pour ajuster :
